KULLANIM ALANI
Elektromekanik, elektronik cihazlarda, panolarda, acil durum sistemlerinde ve kritik bölgelerde, sabit bağlantı kablosu olarak kullanılır. Elektrik dağıtım ve aydınlatma sistemlerinde kullanılır.

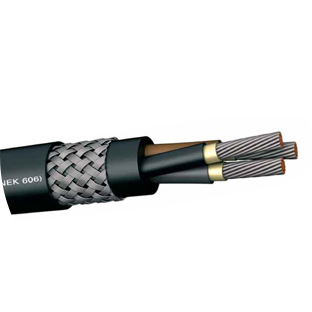

İLETKEN: Elektrolitik, kalaylı ve bükülü bakır tel. IEC 60228 Sınıf 2 (Sınıf 5 isteğe bağlı)
AYIRICI: İletken üstünde mika bant.
İZOLASYON: Halojensiz HEPR.
DOLGU: Halojensiz bileşik.
EKRAN: Galvanizli çelik tellerden örülmüş ekran
DIŞ KILIF: SHF2 (SHF MUD isteğe bağlı)
KONSTRÜKSİYON : NEK 606, IEC 60092/353
TESTLER VE MALZEME : IEC 60092 /350-351-359
ALEV YÜRÜTMEME : IEC 60332 /1, IEC 60332 / 3 Cat A
YANMAZLIK : IEC 60331
HALOJEN MİKTARI : IEC 60754 / 1 – 2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 ( DIN EN 50268/1-2)
İŞLETME SICAKLIĞI : -15°C / + 90°C, On request -40°C / + 90°C ( Optional )
MİN. BÜKÜM YARIÇAPI (SABİT) : (kablo çapı) 8x
ANMA GERİLİMLERİ : 0,6/1 kV
TEST GERİLİMİ : 3,5 kV
| Nominal Kesit (mm2) | Kablo Dış Çapı (mm) | Yaklaşık Kablo Ağırlığı (kg / km) | Bakır Ağırlığı (kg / km) |
|---|---|---|---|
| 1 x 1.5 | 8.7 | 120 | 15 |
| 1 x 2.5 | 9.2 | 150 | 24 |
| 1 x 4 | 9.8 | 180 | 39 |
| 1 x 6 | 10.3 | 200 | 58 |
| 1 x 10 | 11.4 | 250 | 96 |
| 1 x 16 | 12.4 | 350 | 154 |
| 1 x 25 | 14.8 | 520 | 240 |
| 1 x 35 | 16 | 630 | 336 |
| 1 x 50 | 17.3 | 820 | 480 |
| 1 x 70 | 19.6 | 1.08 | 672 |
| 1 x 95 | 21.4 | 1.35 | 912 |
| 1 x 120 | 23.6 | 1.65 | 1,152 |
| 1 x 150 | 25.7 | 1.99 | 1,440 |
| 1 x 185 | 28 | 2.44 | 1,776 |
| 1 x 240 | 30.6 | 3.1 | 2,304 |
| 1 x 300 | 33.8 | 3.8 | 2,880 |
| 2 x 1.5 | 12.6 | 290 | 29 |
| 2 x 2.5 | 13.5 | 350 | 48 |
| 2 x 4 | 15.1 | 410 | 77 |
| 2 x 6 | 16.2 | 500 | 116 |
| 2 x 10 | 18.3 | 690 | 192 |
| 2 x 16 | 20.5 | 840 | 308 |
| 2 x 25 | 24.3 | 1.22 | 480 |
| 2 x 35 | 26.7 | 1.52 | 672 |
| 2 x 50 | 29.4 | 2.01 | 960 |
| 3 x 1.5 | 13.2 | 330 | 44 |
| 3 x 2.5 | 14.7 | 400 | 72 |
| 3 x 4 | 15.9 | 490 | 116 |
| 3 x 6 | 17.1 | 590 | 173 |
| 3 x 10 | 19.4 | 780 | 288 |
| 3 x 16 | 21.7 | 1.02 | 461 |
| 3 x 25 | 25.8 | 1.79 | 720 |
| 3 x 35 | 28.5 | 1.88 | 1,008 |
| 3 x 50 | 31.3 | 2.51 | 1,440 |
| 3 x 70 | 37 | 3.39 | 2,016 |
| 3 x 95 | 41 | 4.4 | 2,736 |
| 3 x 120 | 46.2 | 5.6 | 3,456 |
| 3 x 150 | 50.6 | 6.75 | 4,320 |
| 3 x 185 | 55.7 | 8.31 | 5,328 |
| 3 x 240 | 61.8 | 10.69 | 6,912 |
| 4 x 1.5 | 14.6 | 400 | 58 |
| 4 x 2.5 | 15.8 | 480 | 96 |
| 4 x 4 | 17.2 | 590 | 154 |
| 4 x 6 | 18.6 | 710 | 231 |
| 4 x 10 | 21.1 | 950 | 384 |
| 4 x 16 | 23.6 | 1.29 | 615 |
| 4 x 25 | 28.3 | 1.75 | 960 |
| 4 x 35 | 31.2 | 2.39 | 1,344 |
| 4 x 50 | 31.2 | 3,010 | 1,920 |
| 4 x 70 | 40.7 | 4,310 | 2,688 |
| 4 x 95 | 45.6 | 5,790 | 3,648 |
| 4 x 120 | 51 | 7,150 | 4,608 |
| 4 x 150 | 56 | 9,500 | 5,760 |
| 4 x 185 | 62.1 | 10,650 | 7,104 |
| 5 x 1.5 | 15.7 | 450 | 72 |
| 5 x 2.5 | 17 | 550 | 120 |
| 5 x 4 | 18.6 | 650 | 192 |
| 5 x 6 | 20.1 | 810 | 288 |
| 5 x 10 | 22.9 | 1,090 | 480 |
| 5 x 16 | 25.8 | 1,490 | 768 |
| 5 x 25 | 31 | 2,190 | 1,200 |
| 5 x 35 | 34.7 | 2,780 | 1,680 |
| 5 x 50 | 38.7 | 4,010 | 2,400 |
| 5 x 70 | 44.7 | 5,290 | 3,360 |
| 5 x 95 | 50,1 | 7,010 | 4,560 |
| 7 x 1.5 | 16.9 | 550 | 101 |
| 7 x 2.5 | 18.3 | 650 | 168 |
| 10 x 1.5 | 20 | 830 | 144 |
| 10 x 2.5 | 21.8 | 1,010 | 240 |
| 12 x 1.5 | 21.3 | 890 | 173 |
| 12 x 2.5 | 23.4 | 1,090 | 288 |
| 14 x 1.5 | 22.3 | 990 | 202 |
| 14 x 2.5 | 24.5 | 1,050 | 336 |
| 19 x 1.5 | 24.6 | 1,200 | 274 |
| 19 x 2.5 | 27 | 1,410 | 456 |
| 24 x 1.5 | 27.3 | 1,450 | 346 |
| 24 x 2.5 | 30.1 | 2,010 | 576 |
| 27 x 1.5 | 29 | 1,650 | 389 |
| 27 x 2.5 | 32 | 2,150 | 648 |
| 37 x 1.5 | 32.3 | 2,120 | 533 |
| 37 x 2.5 | 36.6 | 2,830 | 888 |
