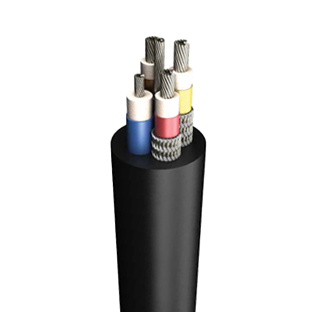

APLICACIÓN
Se utiliza para el suministro de máquinas y equipos de excavación y trituración.
CONDUCTOR : Hilo de cobre electrolítico, trenzado, estañado IEC 60228 Clase 5
AISLAMIENTO : EPR
COLOCACIÓN : Los conductores se colocan sobre un soporte sin que entren en contacto entre sí (excepto en la punta E2).
RELLENO : Compuesto de caucho.
ARMADURA : Armadura flexible de acero galvanizado.
FORRO EXTERIOR : Revestimiento exterior de cloropreno de alta resistencia.
NORMAS RELACIONADAS : MGM 112/1984
TENSIÓN NOMINAL : 660/1100 V
TENSIÓN DE PRUEBA : 3 kV
| Sección transversal | 2×4 | 4×2,5 | 4×4 | 4×6 | 4×10 | 4×16 | 4×25 | 4×35 | 4×50 | 4×70 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MGM 112 TIPO E2 E4 | |||||||||||||||
| Conductores | |||||||||||||||
| Diámetro del conductor | Nom. mm | 2.60 | 2.10 | 2.70 | 3.30 | 4.40 | 5.50 | 7.10 | 8.40 | 10.10 | 11.90 | ||||
| Espesor del aislamiento | mm | 1.0 | 1.4 | 1.4 | 1.5 | 1.5 | 1.5 | 1.6 | 1.6 | 1.7 | 1.7 | ||||
| Detalles del cable | |||||||||||||||
| Espesor radial de la funda interior | mm | 2.0 | 2.0 | 2.0 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3.8 | ||||
| Tamaño de la armadura | mm | 7/0,45 | 7/0,45 | 7/0,45 | 7/0,70 | 7/0,70 | 7/0,70 | 7/0,70 | 7/0,90 | 7/0,90 | 7/0,90 | ||||
| Espesor radial de la cubierta exterior | mm | 2.5 | 2.5 | 2.5 | 3.8 | 3.8 | 3.8 | 4.3 | 4.7 | 5.1 | 5.7 | ||||
| Diámetro mínimo total | mm | 23.9 | 26.2 | 27.7 | 36.7 | 38.8 | 41.5 | 46.1 | 51.0 | 56.1 | 64.8 | ||||
| Diámetro total máximo | mm | 26.4 | 28.6 | 30.1 | 38.8 | 41.0 | 44.0 | 49.8 | 56.1 | 61.8 | 71.4 | ||||
| Radio mínimo de curvatura | mm | 264 | 286 | 301 | 388 | 410 | 440 | 498 | 561 | 618 | 714 | ||||
| Peso aproximado del cable | kg/km | 950 | 1.28 | 1.45 | 2.45 | 2.9 | 3.6 | 4.45 | 5.65 | 7.35 | 9.5 | ||||
| Peso de cobre | kg/km | 80 | 100 | 160 | 240 | 390 | 620 | 960 | 1.35 | 1.92 | 2.69 | ||||
| Detalles eléctricos | |||||||||||||||
| «Corriente continua nominal a 25 °C de temperatura ambiente» |
A | 28 | 28 | 37 | 46 | 63 | 85 | 110 | 135 | 170 | 205 | ||||
| Resistencia máxima a la corriente continua a 20 °C | |||||||||||||||
| Conductor de fase | Ω /km | 5.09 | 8.21 | 5.09 | 3.39 | 1.95 | 1.24 | 0.795 | 0.565 | 0.393 | 0.277 | ||||
| Sección nominal | 4×95 | 4×120 | 4×150 | 5×4 | 5×6 | 5×10 | 5×16 | ||||||||
| TIPO E4 E5 | |||||||||||||||
| Conductores | |||||||||||||||
| Número y sección transversal | mm² | 4×95 | 4×120 | 4×150 | 5×4 | 5×6 | 5×10 | 5×16 | |||||||
| Encalado | mm | 475/0,50 | 608/0,50 | 756/0,50 | 56/0,30 | 84/0,30 | 80/0,40 | 126/0,40 | |||||||
| Diámetro del conductor | Nom. mm | 13.90 | 15.80 | 17.00 | 2.60 | 3.30 | 4.40 | 5.50 | |||||||
| Espesor del aislamiento | mm | 2.0 | 2.2 | 2.3 | 1.4 | 1.5 | 1.5 | 1.5 | |||||||
| Detalles del cable | |||||||||||||||
| Espesor radial de la funda interior | mm | 3.8 | 5.0 | 5.0 | 2.0 | 2.0 | 2.5 | 2.5 | |||||||
| Tamaño de la armadura | mm | 7/0,90 | 7/1,25 | 7/1,25 | 7/0,45 | 7/0,50 | 7/0,70 | 7/0,70 | |||||||
| Espesor radial de la cubierta exterior | mm | 6.3 | 3.8 | 7.3 | 2.5 | 3.8 | 3.8 | 3.8 | |||||||
| Diámetro mínimo total | mm | 74.9 | 83.8 | 91.4 | 31.0 | 38.0 | 42.4 | 46.5 | |||||||
| Diámetro máximo total | mm | 78.6 | 89.0 | 95.3 | 32.3 | 40.0 | 45.0 | 48.9 | |||||||
| Radio mínimo de curvatura | mm | 786 | 890 | 953 | 323 | 400 | 450 | 489 | |||||||
| Peso aproximado del cable | kg/km | 10.95 | 15.6 | 18.5 | 1.75 | 2.9 | 3.9 | 4.8 | |||||||
| Peso del cobre | kg/km | 3.65 | 4.61 | 5.76 | 200 | 290 | 480 | 770 | |||||||
| Detalles eléctricos | |||||||||||||||
| «Corriente continua nominal a 25 °C de temperatura ambiente» |
A | 250 | 295 | 320 | 28 | 46 | 63 | 85 | |||||||
| Resistencia máxima a la corriente continua a 20 °C | |||||||||||||||
| Conductor de fase | Ω /km | 0.210 | 0.164 | 0.132 | 5.09 | 3.39 | 1.95 | 1.24 |
