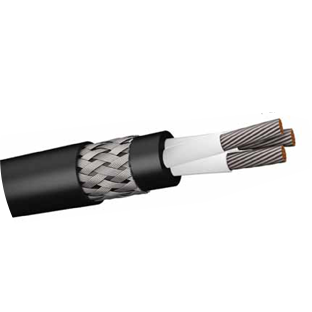

APPLICATION
These cables are used for fixed installations in all areas and
on open deck in ships and offshore units
CONDUCTOR : Electrolytic annealed, class 2 or class 5 stranded tinned copper wires
SEPERATOR : A suitable tape may be applied over the conductor
INSULATION : GP4 Type elastomer compound for 600/1000 V, GP5 Type elastomer compound for other voltage grades
CORE IDENTIFICATION : White insulation with black numbered
INNER SHEATH : SW4 Type elastomer compound
ARMOUR : Galvanised steel wire braiding (min.82%)
OUTER SHEATH : SW4 Type elastomer compound
COLOR : Black for 600/1000 V, Red for the other voltage grade (other colors on request)
CONSTRUCTION : BS 6883
ELECTRICAL TESTS : BS EN 50395
NON-ELECTRICAL TESTS : BS EN 50396
| NO.CONDUCTORS X CROSS -SECTION (mm2) | INNER SHEAT DIA. Min.-Max (mm) | OUTER DIAMETER Min.-Max (mm) | COPPER FACTOR (kg / km) | CABLE WEIGHT (kg / km) |
|---|---|---|---|---|
| 600/1000 V | ||||
| 1×10 | 7,7-9,1 | 11-12,9 | 96 | 292 |
| 1×16 | 8,9-10,3 | 12,2-14,1 | 154 | 377 |
| 1×25 | 11,1-12,8 | 15-17,3 | 240 | 577 |
| 1×35 | 12-13,7 | 16,1-18,4 | 336 | 706 |
| 1×50 | 13,7-15,2 | 18,1-20,1 | 480 | 846 |
| 1×70 | 15,4-17,1 | 19,9-22,4 | 672 | 1102 |
| 1×95 | 17,7-19,4 | 22,4-24,9 | 912 | 1422 |
| 1×120 | 19,6-21,5 | 24,5-27 | 1152 | 1761 |
| 1×150 | 21,6-23,7 | 26,8-29,4 | 1440 | 2124 |
| 1×185 | 24-26,3 | 30-33,3 | 1776 | 2694 |
| 1×240 | 27,1-29,4 | 33,3-36,6 | 2304 | 3413 |
| 1×300 | 30-32,9 | 36,5-40 | 2880 | 4173 |
| 2×1,5 | 8,4-9,5 | 12,4-14 | 28.8 | 268 |
| 2×2,5 | 9,2-10,3 | 13,2-14,7 | 48 | 314 |
| 2×4 | 11,3-12,6 | 15,5-17,2 | 76.8 | 430 |
| 2×6 | 12,4-13,8 | 16,8-18,5 | 115.2 | 523 |
| 2×10 | 14,5-15,9 | 18,9-20,6 | 192 | 687 |
| 2×16 | 16,8-18,3 | 21,3-23,5 | 307.2 | 925 |
| 2×25 | 20,5-22,4 | 25,4-27,9 | 480 | 1365 |
| 3×1,5 | 8,9-10 | 12,9-14,4 | 43.2 | 298 |
| 3×2,5 | 9,8-11 | 14-15,5 | 72 | 360 |
| 3×4 | 12-13,4 | 16,2-17,9 | 115.2 | 490 |
| 3×6 | 13,2-14,6 | 17,6-19,4 | 172.8 | 601 |
| 3×10 | 15,4-17 | 19,9-22,2 | 288 | 821 |
| 3×16 | 17,9-19,4 | 22,6-24,8 | 460.8 | 1113 |
| 3×25 | 22,1-24,1 | 27,2-29,8 | 720 | 1687 |
| 3×35 | 24,1-26,1 | 30,1-33,1 | 1008 | 2120 |
| 3×50 | 27,8-29,8 | 34-36,9 | 1440 | 2736 |
| 3×70 | 31,9-34,3 | 38,5-41,8 | 2016 | 3660 |
| 3×95 | 36,8-39,2 | 43,8-47,2 | 2736 | 4773 |
| 3×120 | 40,6-43,4 | 48-51,9 | 3456 | 5925 |
| 3×150 | 45-47,9 | 52,7-56,8 | 4320 | 7178 |
| 3×185 | 50,2-53,6 | 58,3-62,9 | 5328 | 8881 |
| 3×240 | 56,8-60,3 | 65,3-70,1 | 6912 | 11325 |
| 4×1,5 | 9,7-10,9 | 13,9-15,4 | 57.6 | 342 |
| 4×2,5 | 10,7-12 | 14,9-16,4 | 96 | 419 |
| 4×4 | 13,2-14,6 | 17,6-19,3 | 153.6 | 586 |
| 4×6 | 14,7-16,2 | 19,3-21,1 | 230.4 | 737 |
| 4×10 | 17,2-18,7 | 21,9-24,1 | 384 | 1013 |
| 4×16 | 19,9-21,8 | 24,8-27,1 | 614.4 | 1382 |
| 4×25 | 24,6-26,6 | 30,6-33,6 | 960 | 2191 |
| 4×35 | 26,9-28,9 | 33,1-36 | 1344 | 2654 |
| 4×50 | 30,9-33,3 | 37,5-40,6 | 1920 | 3434 |
| 4×70 | 35,5-37,9 | 42,4-46 | 2688 | 4625 |
| 4×95 | 40,9-43,7 | 48,3-52,1 | 3648 | 6020 |
| 4×120 | 45,4-48,3 | 53,1-57,2 | 4608 | 7525 |
| 4×150 | 50,3-53,5 | 58,4-62,9 | 5760 | 9125 |
| 4×185 | 56-59,5 | 64,5-69,4 | 7104 | 11221 |
| 7×1,5 | 11,8-13,2 | 16-17,7 | 100.8 | 476 |
| 7×2,5 | 13,1-14,4 | 17,4-19,1 | 168 | 590 |
| 12×1,5 | 15,7-17,2 | 20,2-22,4 | 172.8 | 732 |
| 12×2,5 | 17,7-19,3 | 22,4-24,8 | 288 | 935 |
| 19×1,5 | 18,6-20,1 | 22,5-24,8 | 273.6 | 935 |
| 19×2,5 | 20,9-22,7 | 25,8-28 | 456 | 1287 |
| 27×1,5 | 22,7-24,5 | 27,8-30 | 388.8 | 1359 |
| 27×2,5 | 25,4-27,6 | 31,4-34,5 | 648 | 1854 |
| 1900/3300 V | ||||
| 1×10 | 10,2-11,9 | 14,2-16,2 | 96 | 411 |
| 1×16 | 11,4-13,1 | 15,4-17,6 | 153.6 | 505 |
| 1×25 | 13-14,8 | 17,1-19,5 | 240 | 676 |
| 1×35 | 14,1-15,9 | 18,2-20,6 | 336 | 810 |
| 1×50 | 15,3-17,2 | 19,6-22,4 | 480 | 986 |
| 1×70 | 17,2-19,2 | 21,7-24,6 | 672 | 1267 |
| 1×95 | 19,4-21,9 | 24,2-27,2 | 912 | 1661 |
| 1×120 | 21,3-23,8 | 26-29,1 | 1152 | 2008 |
| 1×150 | 22,8-25,4 | 28,4-31,6 | 1440 | 2479 |
| 1×185 | 24,8-27,4 | 30,6-34,3 | 1776 | 2935 |
| 1×240 | 27,5-30,3 | 33,5-37,3 | 2304 | 3659 |
| 1×300 | 30-33,2 | 36,2-40,1 | 2880 | 4447 |
| 3×10 | 20,4-22,9 | 25,1-28,2 | 288 | 1208 |
| 3×16 | 22,8-25,3 | 27,7-30,8 | 460.8 | 1504 |
| 3×25 | 26,6-29,3 | 32,6-36,3 | 720 | 2232 |
| 3×35 | 28,4-31,2 | 34,6-38,5 | 1008 | 2669 |
| 3×50 | 31,2-34,4 | 37,6-41,6 | 1440 | 3344 |
| 3×70 | 35,3-38,7 | 42,1-46,7 | 2016 | 4391 |
| 3×95 | 40,2-44,1 | 47,4-52,1 | 2736 | 5635 |
| 3×120 | 44-48,1 | 51,4-56,7 | 3456 | 6799 |
| 3×150 | 47,6-51,8 | 55,3-60,8 | 4320 | 8115 |
| 3×185 | 51,7-56,4 | 59,6-65,7 | 5328 | 9605 |
| 3×240 | 57,7-62,9 | 66,2-72,6 | 6912 | 12153 |
| 3×300 | 63,1-68,6 | 72-79 | 8640 | 14759 |
| 3300/3300 V | ||||
| 1×10 | 12-13,7 | 16,1-18,4 | 96 | 504 |
| 1×16 | 13-14,7 | 17,1-19,4 | 153.6 | 603 |
| 1×25 | 14,7-16,7 | 19,1-21,5 | 240 | 778 |
| 1×35 | 15,6-17,6 | 19,9-22,8 | 336 | 865 |
| 1×50 | 17-19 | 21,5-24,4 | 480 | 1106 |
| 1×70 | 18,9-21 | 23,4-26,4 | 672 | 1390 |
| 1×95 | 20,6-23,1 | 25,3-28,4 | 912 | 1732 |
| 1×120 | 22,5-25 | 27,4-30,5 | 1152 | 2085 |
| 1×150 | 24,1-26,8 | 30-33,6 | 1440 | 2652 |
| 1×185 | 26-28,6 | 32-35,7 | 1776 | 3119 |
| 1×240 | 28,7-31,8 | 34,8-38,7 | 2304 | 3758 |
| 1×300 | 31,2-34,4 | 37,6-41,5 | 2880 | 4554 |
| 3×10 | 24,1-26,7 | 29,9-33,6 | 288 | 1521 |
| 3×16 | 26,5-29,2 | 32,5-36,2 | 460.8 | 1921 |
| 3×25 | 30,1-33,2 | 36,3-40,2 | 720 | 2633 |
| 3×35 | 32,1-35,4 | 38,5-42,9 | 1008 | 3091 |
| 3×50 | 34,9-38,3 | 41,5-46 | 1440 | 3787 |
| 3×70 | 38,9-42,7 | 45,8-50,5 | 2016 | 4767 |
| 3×95 | 42,9-46,9 | 50,2-55,5 | 2736 | 6040 |
| 3×120 | 46,7-50,9 | 54,2-59,7 | 3456 | 7235 |
| 3×150 | 50,3-54,9 | 58,2-64,2 | 4320 | 8594 |
| 3×185 | 54,4-59,2 | 62,7-68,9 | 5328 | 10115 |
| 3×240 | 60,4-65,7 | 69,1-76 | 6912 | 12719 |
| 3×300 | 65,8-71,3 | 74,9-82 | 8640 | 15166 |
