APLICACIÓN
Este tipo de cable -V ha sido especialmente desarrollado y diseñado para proporcionar una solución específica para aplicaciones de enrollado vertical Como cable de enrollado para operaciones de bobinado con tensión de tracción y/o tensión de torsión y como cable de conexión y control en dispositivos de elevación, plantas elevadoras y máquinas de transporte para cargas mecánicas pesadas, y como cable de tambor y de arrastre en salas secas, húmedas o mojadas y en condiciones industriales húmedas.

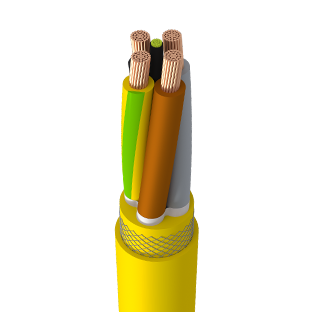

CONDUCTOR : Hilos de cobre estañado electrolítico recocido clase 5 (conductor liso bajo demanda)
SEPARADOR : Se puede aplicar una cinta adhesiva adecuada sobre el conductor
AISLAMIENTO : Compuesto elastómero especial a base de HEPR que proporciona una gran estabilidad
ELEMENTO DE COLOCACIÓN Y SOPORTE : Elemento de resistencia central de aramida (kevlar), núcleos colocados en capas concéntricas con una longitud de capas corta
IDENTIFICACIÓN DEL NÚCLEO : Según VDE 0293-308
FORRO INTERIOR : Tipo especial de compuesto elastómero mejor que GM1b
REFUERZO : Funda textil trenzada antitorsión empotrada
CUBIERTA EXTERIOR : Compuesto especial de caucho de alta resistencia. Resistente a aceites y productos químicos, 5GM3/5GM5 resistente a la abrasión y a las muescas
COLOR : Negro o Amarillo
CONSTRUCCIÓN : Basado en DIN VDE 0250-814
REQUISITOS GENERALES : DIN VDE 0250-1
GUÍA DE USO : DIN VDE 0298-3
PRUEBAS ELÉCTRICAS : DIN VDE 0472-501, 502, 503, 508
ENSAYOS NO ELÉCTRICOS : DIN VDE 0472-401, 402, 602, 303, 615
ENSAYOS EN CONDICIONES DE INCENDIO: DIN VDE 0472-803, 804
RETARDANTE DE LLAMA : VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
RESISTENTE AL ACEITE : HD/EN/IEC 60811-2-1, DIN VDE 0473-811-2-1
TENSIÓN NOMINAL : 0,6 / 1 kV
TENSIÓN TENSIÓN DE FUNCIONAMIENTO : 0,7 / 1,2 kV
TENSIÓN MÁX. TENSIÓN DE FUNCIONAMIENTO CC : 0,9 / 1,8 kV
TENSIÓN DE PRUEBA CA : 3,5 kV
TEMPERATURA DE FUNCIONAMIENTO DEL CONDUCTOR : Máx. 90ºC
TEMPERATURA DE CORTO CIRCUITO DEL CONDUCTOR : Máx. 250ºC
TEMPERATURA DE TRABAJO
FIJA : -40ºC … +80ºC
MÓVIL : -25ºC … +80ºC
MİN RADIO DE DOBLADO : VDE 0298-3 Tab. 3
CAPACIDAD DE TRANSPORTE DE CORRIENTE : VDE 0298-4
VELOCIDAD DE DESPLAZAMIENTO
EN SISTEMAS FESTOON : hasta 180 m/min horizontal hasta 120 m/min vertical
CARGA CARGA TENSIVA DEL CABLE : 30 N/mm²
| Cross Section (mm2) | Overall Diameter Min. – Max. (mm) | Approximate Weight (kg / km) |
|---|---|---|
| 7 x 1.5 | 16,9 – 19,2 | 430 |
| 12 x 1.5 | 23,0 – 25,4 | 810 |
| 18 x 1.5 | 23,1 – 25,6 | 870 |
| 24 x 1.5 | 26,5 – 29,2 | 1100 |
| 30 x 1.5 | 29,6 -33,1 | 1420 |
| 36 x 1.5 | 29,8 – 34,0 | 1460 |
| 6 x 2.5 | 18,6 – 21,3 | 590 |
| 12 x 2.5 | 25,5- 28,8 | 1050 |
| 18 x 2.5 | 25,7 – 29,2 | 1130 |
| 24 x 2.5 | 29,8 – 33,2 | 1560 |
| 30 x 2.5 | 34,0- 37,2 | 2000 |
| 36 x 2.5 | 34,2 – 37,4 | 2070 |
| 7 x 4 | 21,4 – 23,5 | 820 |
| 12 x 4 | 29,8 – 33,0 | 1550 |
| 18 x 4 | 30,0 – 33,2 | 1680 |
| 20 x 6 | 39,0 – 42,5 | 2800 |
| 4 x 10 | 21,7 – 27,8 | 1020 |
| 4 x 16 | 25,4 – 32,3 | 1380 |
| 4 x 25 | 29,6 – 39,8 | 1980 |
| 4 x 35 | 32,6 – 43,6 | 2620 |
| 4 x 50 | 40,8 – 51,0 | 3610 |
| 4 x 70 | 46,5 – 58,6 | 5300 |
| 4 x 95 | 52,7 – 66,2 | 7010 |
| 42 x 2.5 | 35,0 – 38,0 | 2160 |
| 44 x 2.5 | 36,1 – 39,0 | 2300 |
| 45 x 2,5 | 39,0 – 41,0 | 2400 |
| 56 x 2.5 | 42,1 – 45,2 | 3040 |
| 49 x 1 | 27,0 – 30,0 | 1300 |
