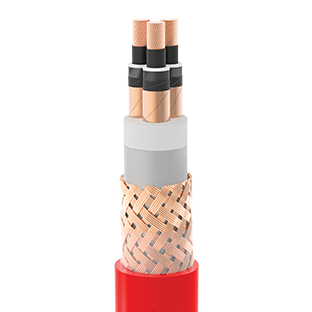

MVCECH 8.7 / 15 (17.5) kV

MVCECH 8.7 / 15 (17.5) kVMarine Certficated Cables

Sertifikalar :

KULLANIM ALANI
Orta gerilim güç dağıtımı, motor jeneratörü odası ve diğer elektrikli ekipmanlar arasındaki enerji nakli için kullanılır. Elektromekanik ve elektronik cihazlarda sabit bağlantı kablosu olarak kullanılır. Ekranlama sayesinde çevre ile elektromanyetik etkileşim minimuma indirilmiştir.

* Tavsiye edilen minimum kablo montaj sıcaklığı -15°C’dir.

Damar tanımlamaları, çap toleransları ve diğer detaylar için lütfen teknik bilgiler bölümünü inceleyiniz.

İLETKEN : Elektrolitik, tavlı ve bükülü bakır tel, IEC 60228, Class 5 ( Class 2 ve/veya kalaylı isteğe bağlı)
İÇ YARI İLETKEN : Yarı iletken tabaka
YALITKAN : HF HEPR bileşik
DIŞ YARI İLETKEN : Yarı iletken tabaka
BAKIR EKRAN : Bakır Bant
DOLGU : Halojensiz dolgu bileşiği
EKRAN : Elektrolitik bakır tellerden örülmüş ekran (%90 kapama) (Kalaylı bakır tellerden isteğe bağlı)
DIŞ KILIF : Halojensiz, alev iletmeyen, polyolefin bileşik, SHF 1 (SHF 2 isteğe bağlı)
RENK : Kırmızı

KONSTRÜKSİYON : IEC 60092 / 354
TESTLER VE MALZEME : IEC 60092 / 350-360
ALEV YÜRÜTMEME : IEC 60332 / 1-2, IEC 60332 / 3-22 Cat A
HALOJEN MİKTARI : IEC 60754 / 1-2
DUMAN YOĞUNLUĞU : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
OZON DAYANIMI : IEC 60811 / 403
EKRAN ETKİNLİĞİ (EMC Tip için) : DIN EN 50147-1
ÇALIŞMA SICAKLIĞI : -40°C / + 90°C
MİN. BÜKÜLME YARIÇAPI (SABİT) :  Tek damarlı kablolar için 12 x D 3 damarlı kablolar için 9 x D
3 damarlı kablolar için 9 x D
ANMA GERİLİMİ : 8,7 / 15 kV
TEST GERİLİMİ : 30,5 kV

Nominal Kesit (mm2)Kablo Dış Çapı (mm)Yaklaşık Kablo Ağırlığı (kg / km)Minimum bükülme yarıçapı (sabit) (mm)Maksimum İletken Direnci 20°C de (ohm / km)Akım taşıma kapasitesi 45°C de (A)
1 x 2525,5-29,511003540.727127
1 x 3527,0-31,312603760.524157
1 x 5029,1-33,714904040.387196
1 x 7029,6-34,317004120.268242
1 x 9531,3-36,220004340.193293
1 x 12033,9-39,224204700.153339
1 x 15035,8-41,428404960.124389
1 x 18537,6-43,532505220.0991444
1 x 24040,3-46,739705600.0754522
1 x 30042,6-49,346505920.0601601
3 x 2549,2-56,939005120.72789
3 x 3552,2-60,444505440.524110
3 x 5054,5-63,050705670.387137
3 x 7058,1-67,360306060.268169
3 x 9562,0-71,872206460.193205
3 x 12065,0-75,383006780.153237
3 x 15069,9-80,996007280.124272
3 x 18573,8-85,4111507680.0991311
3 x 24079,1-91,6135508240.0754365
3 x 30085,0-98,4163008860.0601421
