APLICACIÓN

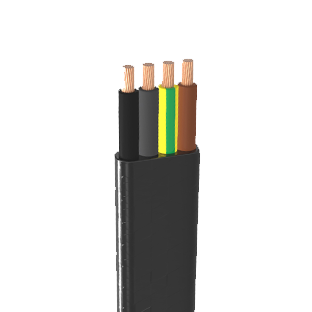

Especialmente utilizado para ascensores, grúas, sistemas de transporte por suelo, elevadores y sistemas de festones. Gracias a su estructura plana, se recomienda para aplicaciones en las que el espacio es mínimo y se requiere un radio de curvatura menor que el de los cables redondos.
CONDUCTOR : Hasta 25mm² hilos de cobre clase 6, 25mm² y secciones superiores hilos clase 5. (conductor estañado bajo pedido)
SEPARADOR : Se puede aplicar una cinta adhesiva adecuada sobre el conductor
AISLAMIENTO : Compuesto de caucho tipo 3GI3
IDENTIFICACIÓN DEL NÚCLEO : Según VDE 0293-308
CUBIERTA : Compuesto de elastómero tipo 5
CONSTRUCCIÓN : DIN VDE 0250-809
REQUISITOS GENERALES : DIN VDE 0250-1
GUÍA DE USO : DIN VDE 0298-3
ENSAYOS ELÉCTRICOS : DIN VDE 0472-501, 503, 508
ENSAYOS NO ELÉCTRICOS : DIN VDE 0472-401, 402, 602, 303, 615
ENSAYOS EN CONDICIONES DE INCENDIO : DIN VDE 0472-803, 804
RETARDANTE DE LLAMA : VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
RESISTENTE AL ACEITE : HD/EN/IEC 60811-2-1, DIN VDE 0473-811-2-1
TENSIÓN NOMINAL : 300 / 500 V, (0,6 / 1 kV)
TENSIÓN DE FUNCIONAMIENTO : 0,7 / 1,2 kV
TENSIÓN DE FUNCIONAMIENTO CC : 0,9 / 1,8 kV
TENSIÓN DE PRUEBA EN CA : 3,5 kV
TEMPERATURA DE FUNCIONAMIENTO DEL CONDUCTOR : Máx. 90ºC
TEMPERATURA DE CORTO CIRCUITO DEL CONDUCTOR : Máx. 250ºC
TEMPERATURA DE TRABAJO
FIJA : -50ºC … +90ºC
MÓVIL : -35ºC … +90ºC
RADIO DE DOBLADO MÍNIMO : VDE 0298-3 Tab. 3
CAPACIDAD DE TRANSPORTE DE CORRIENTE : VDE 0298-4
VELOCIDAD DE DESPLAZAMIENTO
EN SISTEMAS FESTOON : 180 m/min
PÓRTICO (OPERACIÓN DE ENROLLADO) : Sin aplicación
CARGA TENSIVA DEL CABLE : 15 N/mm² para estática, 30 N/mm² para dinámica
| Cross Section (mm²) | Nominal Overall Diameter (mm) | Approximate Weight (kg / km) | Min.Bending Radius (free movement) (mm) | Max. Resistance of Conductors at 20°C (ohm / km) |
|---|---|---|---|---|
| 3×1,5 | 6,00 x 12,30 | 126 | 18 | 13,30 |
| 3×2,5 | 7,80 x 14,40 | 181 | 23 | 7,98 |
| 3×4 | 8,60 x 18,00 | 290 | 34 | 4,95 |
| 3×6 | 9,40 x 19,20 | 350 | 38 | 3,30 |
| 3×10 | 10,60 x 27,00 | 619 | 42 | 1,91 |
| 3×16 | 12,40 x 27,00 | 797 | 62 | 1,21 |
| 3×25 | 14,00 x 36,70 | 1224 | 70 | 0,78 |
| 3×35 | 15,70 x 39,90 | 1610 | 79 | 0,554 |
| 3×50 | 18,00 x 46,20 | 2193 | 90 | 0,386 |
| 3×70 | 20,50 x 52,50 | 2998 | 103 | 0,272 |
| 3×95 | 23,30 x 60,10 | 3822 | 117 | 0,206 |
| 4×1,5 | 6,00 x 17,30 | 204 | 18 | 13,30 |
| 4×2,5 | 7,80 x 20,00 | 310 | 23 | 7,98 |
| 4×4 | 8,60 x 24,50 | 427 | 34 | 4,95 |
| 4×6 | 9,40 x 27,00 | 505 | 38 | 3,30 |
| 4×10 | 10,60 x 31,60 | 752 | 42 | 1,91 |
| 4×16 | 12,40 x 36,00 | 1018 | 62 | 1,21 |
| 4×25 | 14,00 x 45,00 | 1522 | 70 | 0,78 |
| 4×35 | 15,70 x 50,30 | 2196 | 79 | 0,554 |
| 4×50 | 18,00 x 57,50 | 2852 | 90 | 0,386 |
| 4×70 | 20,50 x 64,80 | 3872 | 103 | 0,272 |
| 4×95 | 23,30 x 74,60 | 4977 | 117 | 0,206 |
| 4×120 | 25,60 x 82,80 | 6197 | 128 | 0,161 |
| 5×1,5 | 6,00 x 21,40 | 267 | 18 | 13,30 |
| 5×2,5 | 7,80 x 24,40 | 378 | 23 | 7,98 |
| 5×4 | 8,60 x 29,50 | 505 | 34 | 4,95 |
| 5×6 | 9,40 x 34,00 | 652 | 38 | 3,30 |
| 5×10 | 10,60 x 40,50 | 904 | 42 | 1,91 |
| 5×16 | 12,40 x 47,00 | 1301 | 62 | 1,21 |
| 5×25 | 14,60 x 57,80 | 1993 | 70 | 0,78 |
| 5×35 | 15,70 x 61,30 | 2537 | 79 | 0,554 |
| 7×1,5 | 6,00 x 26,90 | 306 | 18 | 13,30 |
| 7×2,5 | 7,80 x 32,10 | 493 | 23 | 7,98 |
| 7×4 | 8,60 x 38,80 | 691 | 34 | 4,95 |
| 7×6 | 9,40 x 45,80 | 870 | 38 | 3,30 |
| 7×10 | 10,60 x 53,10 | 1239 | 42 | 1,91 |
| 7×16 | 13,00 x 65,00 | 1950 | 65 | 1,21 |
| 7×25 | 15,20 x 77,00 | 2865 | 76 | 0,78 |
| 7×35 | 16,30 x 87,10 | 3647 | 82 | 0,554 |
| 8×1,5 | 6,00 x 31,00 | 378 | 18 | 13,30 |
| 8×2,5 | 7,80 x 37,50 | 492 | 23 | 7,98 |
| 10×1,5 | 6,60 x 39,20 | 504 | 20 | 13,30 |
| 10×2,5 | 8,40 x 47,60 | 719 | 34 | 7,98 |
| 12×1,5 | 6,60 x 47,50 | 624 | 20 | 13,30 |
| 12×2,5 | 8,40 x 54,20 | 849 | 34 | 7,98 |
| 16×1,5 | 6,60 x 62,40 | 812 | 20 | 13,30 |
| 16×2,5 | 8,40 x 71,80 | 1101 | 34 | 7,98 |
| 24×1,5 | 11,90 x 54,70 | 1366 | 48 | 13,30 |
| 24×2,5 | 15,00 x 65,00 | 2116 | 60 | 7,98 |
