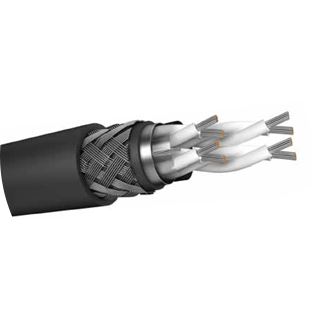

APPLICATION
These cables are used for fixed installations in all areas and
on open deck in ships and offshore units
CONDUCTOR : Electrolytic annealed, class 2 or class 5 stranded tinned copper wires
SEPERATOR : A suitable tape may be applied over the conductor
INSULATION : GP4 Type elastomer compound
CORE IDENTIFICATION : White insulation with black numbered
LAYING-UP : Twisted pair or triple cores are stranded in layers
SHIELDING : Al-pet foil by drain wire
INNER SHEATH : SW4 Type elastomer compound
ARMOUR : Galvanised steel wire braiding (min.82%)
OUTER SHEATH : SW4 Type elastomer compound
COLOR : Black (other colors on request)
CONSTRUCTION : BS 6883
ELECTRICAL TESTS : BS EN 50395
NON-ELECTRICAL TESTS : BS EN 50396
NO.CONDUCTORS X CROSS -SECTION (mm2) | INNER SHEAT DIA. Min.-Max (mm) | OUTER DIAMETER Min.-Max (mm) | COPPER FACTOR (kg / km) | CABLE WEIGHT (kg / km) |
---|---|---|---|---|
3P0,75 | 12-13,7 | 16,1-18,4 | 48 | 468 |
7P0,75 | 16-17,9 | 20,3-23,1 | 105.6 | 706 |
12P0,75 | 21,3-23,8 | 26-29,1 | 177.6 | 1030 |
20P0,75 | 26,8-29,5 | 32,8-36,5 | 292.8 | 1662 |
1P1,5 | 8,7-9,8 | 12,7-14,3 | 33.6 | 297 |
2P1,5 | 13,4-14,8 | 17,8-19,7 | 62.4 | 505 |
3P1,5 | 14,4-16 | 18,8-20,8 | 91.2 | 593 |
5P1,5 | 17,5-19,1 | 22,2-24,6 | 148.8 | 826 |
7P1,5 | 19-23,7 | 23,7-26,2 | 206.4 | 929 |
10P1,5 | 24,2-26,4 | 29,5-32,6 | 292.8 | 1343 |
12P1,5 | 25-27,2 | 31-34,2 | 350.4 | 1510 |
20P1,5 | 31,5-34,2 | 38,1-41,7 | 580.8 | 2287 |
1TR1,5 | 9,2-10,3 | 13,2-14,8 | 48 | 304 |
3TR1,5 | 17,9-19,6 | 22,4-24,9 | 134.4 | 760 |
7TR1,5 | 24,1-26,3 | 29-32 | 307.2 | 1262 |
12TR1,5 | 32,6-35,4 | 38,9-42,5 | 523.2 | 2148 |
